性能特点
① 应用范围
本机专为医药、食品、日化等行业设计，特别适用于圆形物体的底部贴标作业，具有广泛的行业适用性。
② 产品概述
本贴标机采用知名品牌马达驱动，确保送标速度稳定可靠。机器整体设计紧凑，便于操作及维护，满足生产线的各种需求。
③ 工作原理
通过自动光电检测机制，机器能够精准判断待贴标物体的位置，并在无物时自动停止贴标，避免无效作业。同时，对于无标、漏标、断标等异常情况，机器将自动停机或发出警报，有效防止资源浪费和产品质量受损。
产品特色
① 智能控制
本机配备先进亲和的人机界面系统，操作简单直观，功能齐全。用户可轻松掌握机器的各项操作，并通过丰富的在线帮助功能解决疑难问题。
② 打码系统
采用知名品牌马达驱动，确保送标过程稳定可靠。同时，机器具备自动检测功能，能够实时监测标签供应情况，确保贴标作业的连续性和稳定性。
③ 贴标质量
本机采用弹性海绵压标技术，确保标签附着平整、牢固、无皱褶。这一创新技术大大提升了包装质量，使产品更具竞争力。
设备配置及技术参数
主要电气配置表
图号或代号 | 名 称 | 数量 | 型号 | 厂家 | 备注 |

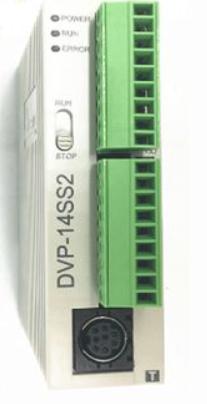

PLC控制器 | 1 | DVP-14SS211T | 台湾DELTA |  | |

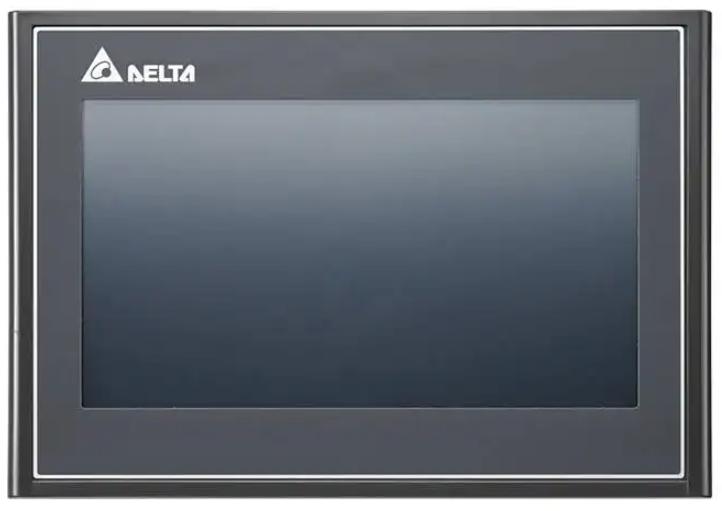

人机界面 | 1 | DOP-B07S411 | 台湾DELTA |  | |
人机通讯电缆 | 1 | DOP-DVP-232 | 台湾DELTA |  | |

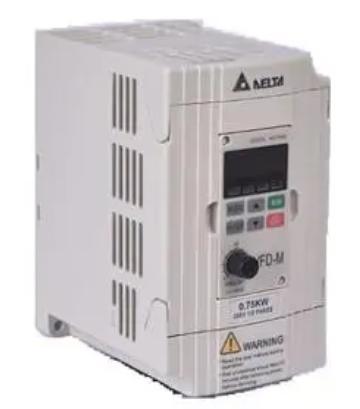

变频器 | 2 | VFD001L21A | 台湾DELTA |  | |
变频通信电缆 | 1 | DVP-VFD-485 |  | ||

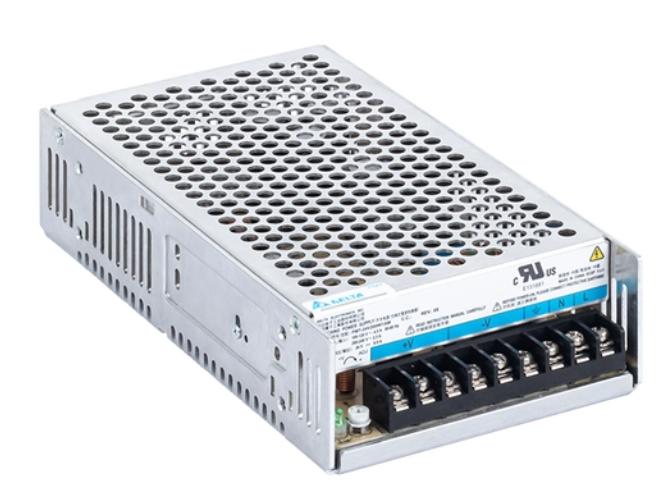

DC24V开关电源 | 1 | PMC-24V035W1AA | 台湾DELTA |  | |

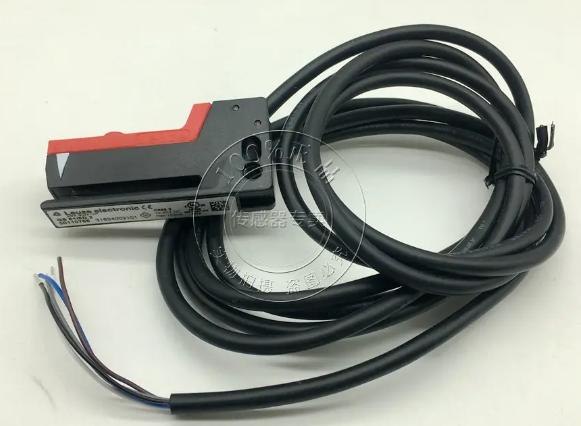

检标传感器 | 1 | GS61/6.2 | 德国劳易测 |  | |

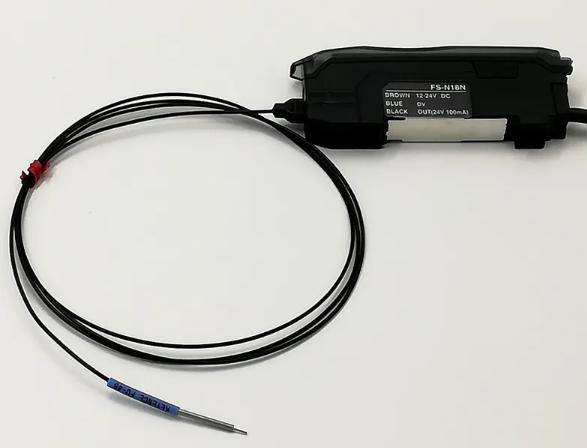

检物传感器 | 3 | FS-N18N | 日本基恩士 |  | |

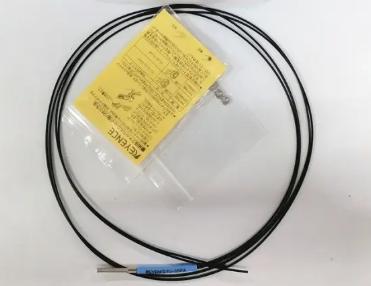

反射光纤 | 3 | FU-35FA | 日本基恩士 |  | |
变压器 | 1 | JBK100/55V（Cu） | 上海长城 | ||
电源接口扩展模块 | 1 | DKM-PX01A-PO | 上海东控 | ||

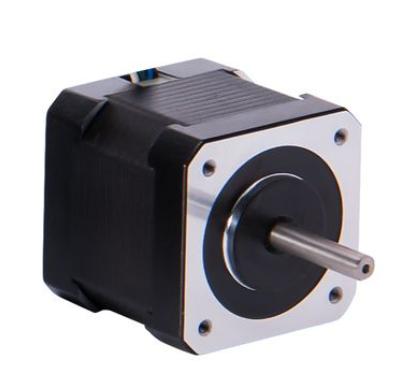

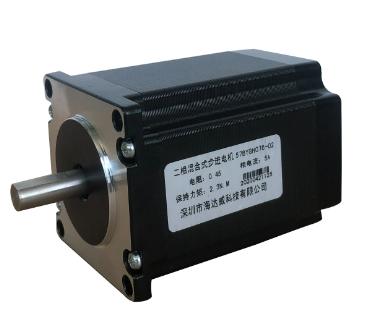

送标步进电机 | 1 | 85BGYH4C | 深圳研控 |  | |
送标电机驱动器 | 1 | SMD2P4L-8A | 深圳研控 |  | |
电源开关 | 1 | ZB2-BE101C | 法国施耐德 |  | |

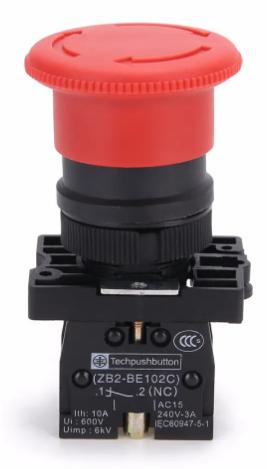

急停开关 | 1 | ZB2-BE102C | 法国施耐德 |  | |
空气开关 | 1 | DZ47-63 | 人民电器 |  | |

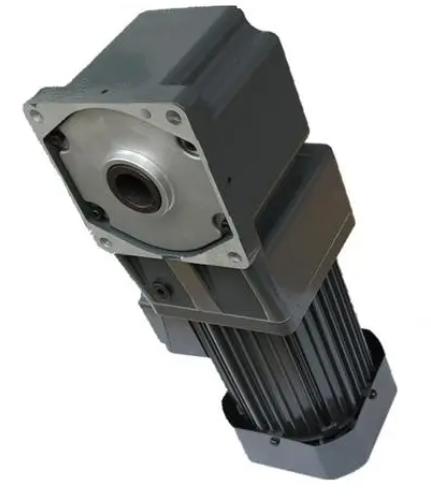

输送电机 | 1 | 60w直角电机 | 精研 |  | |

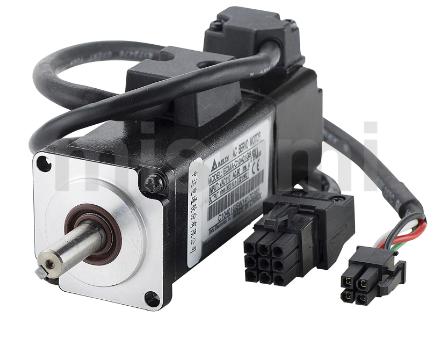

转瓶伺服电机 | 1 | ECM-C20204RS | 台湾台达 |  | |

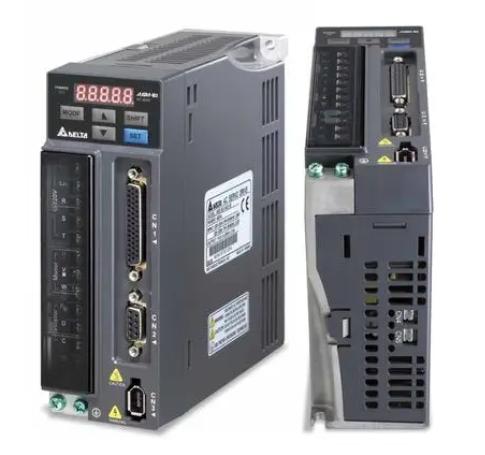

伺服驱动器 | 1 | ASD-B2-0421-B | 台湾台达 |  | |

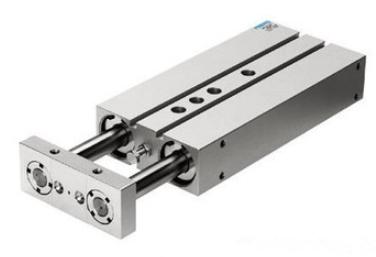

气缸 | 2 | TDA 16-20 |  | ||
真空发生器 | 1 | CV-10 |  | ||
报警器 | 1 | AD16-22SM | 安普特 |  |
技术参数
贴标速度 | 30-60件/分(与物料及标签尺寸有关) |
贴标精度 | ±1.0mm(不计物料及标签尺寸) |
标签尺寸 | &10-&30mm |
物料尺寸 | Φ15-&40mm |
适用标签卷内径 | φ76mm |
适用标签卷外径 | 最大(Max)Φ350mm |
机器尺寸 | （L）2000*（W）850*（H）1350(mm) |
使用电力 | AC220V 50Hz/60Hz 1500W |

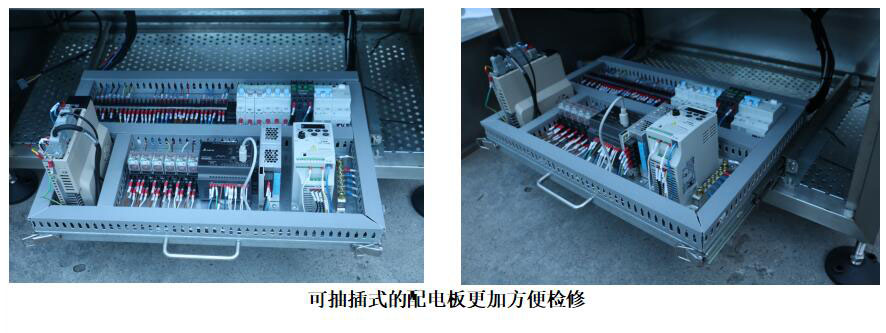

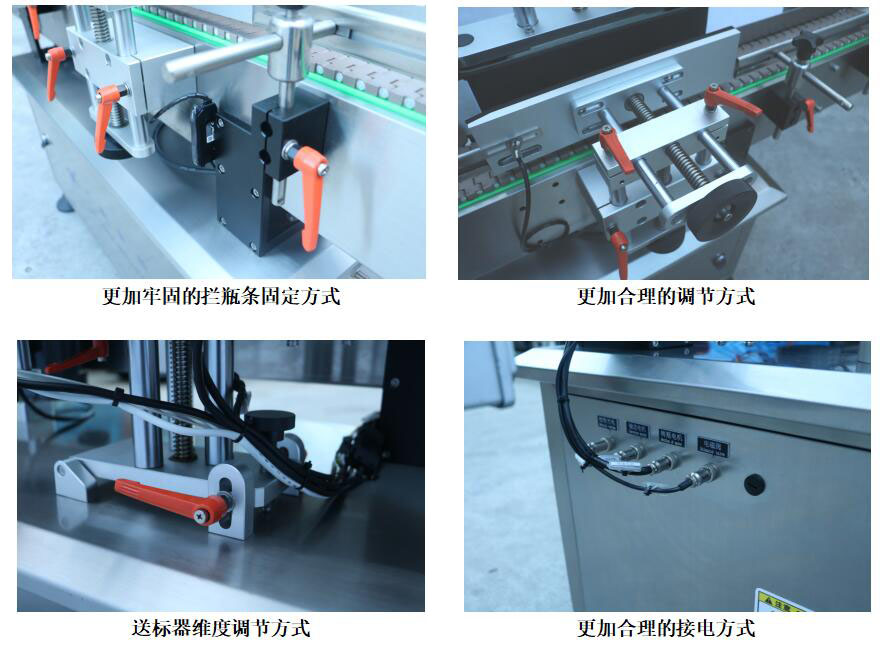

产品细节图
