性能特点
①应用范围
双侧面贴标机广泛适用于医药、食品、日化等轻工业领域，特别针对圆形、方形、扁瓶等同类产品的单双侧面贴标。该机型的灵活性使得它能够同时处理方瓶、扁瓶、圆瓶等多种瓶型，不仅适合单机使用，还能满足联线使用的需求，为不同行业提供高效、准确的贴标解决方案。
②产品概述
双侧面贴标机以其先进亲和的人机界面系统，为操作员提供了简单直观、功能齐全的操作体验。机器结构紧凑、简单，易于操作和维护。知名品牌伺服驱动的应用，确保了送标速度的稳定性与可靠性。此外，该机型的双侧链条校正装置和特殊弹性顶压装备确保了物料在贴标过程中的对中性和稳定性，为高质量贴标提供了有力保障。
③工作原理
双侧面贴标机的工作原理基于分瓶机构、传感器、控制系统和贴标机构的协同工作。分瓶机构将产品分开后，传感器检测到产品经过并传回信号至控制系统。控制系统在适当位置控制电机送出标签并贴附在产品待贴标位置上。整个操作过程包括放产品（可接流水线）、产品输送、产品分距、产品检测、贴标、附标和收集已贴标产品等步骤，实现高效、自动化的贴标流程。
产品特色
①智能控制
双侧面贴标机采用成熟的PLC控制系统，确保整机运行稳定、高速。通用形的分瓶装置使得任何瓶形都无需更换配件，快速调整定位。触摸屏控制的操作系统简便、实用、效率高。双侧链条校正装置和特殊弹性顶压装备进一步提升了物料的对中性和稳定性。此外，贴标速度、输送速度、分瓶速度均可实现无级调速，根据实际需求进行调整。
②打码系统
双侧面贴标机可选配置打码机，实现在线打印生产日期和批号的功能，减少了瓶子包装工序，提高了生产效益。采用先进技术的（气/电）动打码机系统，打印字迹清晰、速度快且稳定。热打码机用气源为5公斤/平方厘米，确保打码效果稳定可靠。
③贴标质量
双侧面贴标机采用特殊附标装置，确保贴标平整、无皱褶，大大提升了包装质量。自动光电检测功能能够避免无物贴标、无标自动校正或报警自动检测等情况的发生，有效防止漏贴和浪费。这些特性使得双侧面贴标机在贴标质量方面表现出色，满足了不同行业对高质量贴标的需求。
主要电气配置表
图号或代号 | 名 称 | 数量 | 型号 | 厂家 | 备注 |

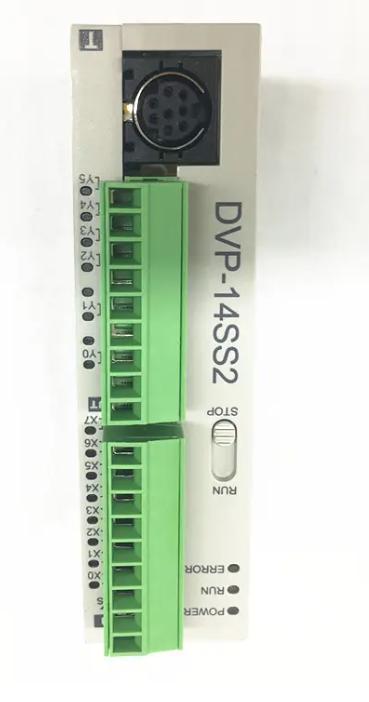

XT-SE-01-01 | PLC | DVP-12SA211T | 台达 |  | |
XT-SE-01-04 | PLC扩展模块 | DVP-08SN11R | 台达 |  | |
XT-SE-03-01-01 | 变频通信电缆 | 1M | 台达 |  | |

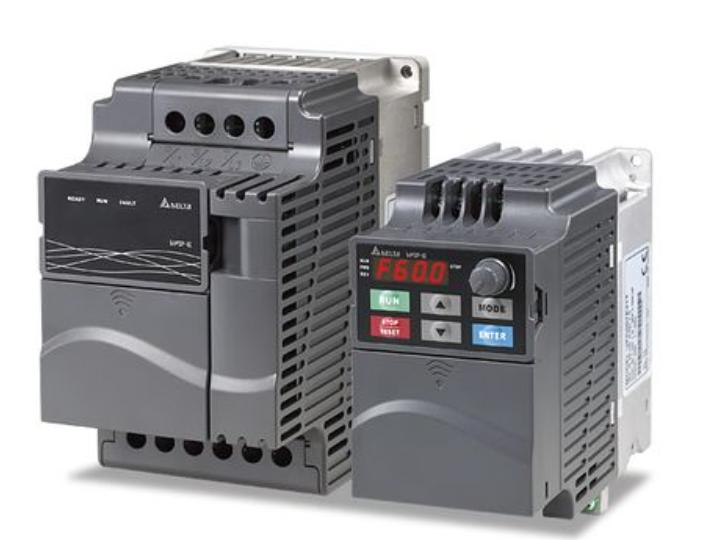

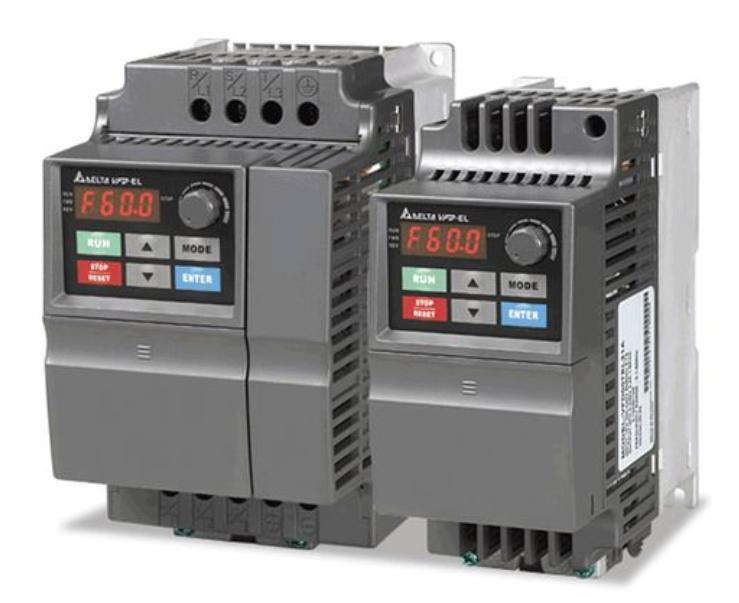

VFD004EL21W-1 | VFD004EL21W-1 | VFD004EL21W-1 | 台达 |  | |
XT-SE-03-02 | XT-SE-03-02 | VFD007EL21A | 台达 |  | |
VFD007EL21A | 伺服驱动器 | KD203 | 四宏 |  | |
KD205 | 伺服驱动器 | KD205 | 四宏 |  | |
XT-SE-11-01 | 开关电源 | PMT-24V35W1AA | 台达 |  | |

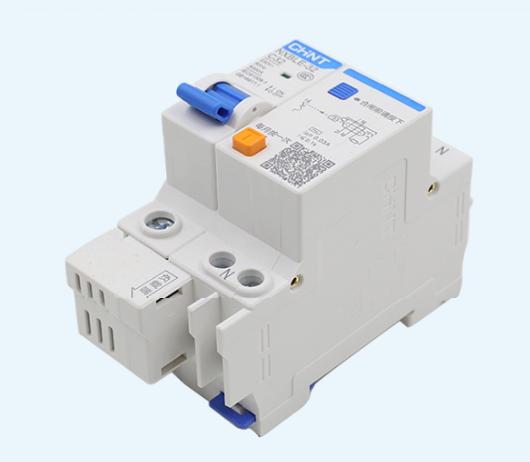

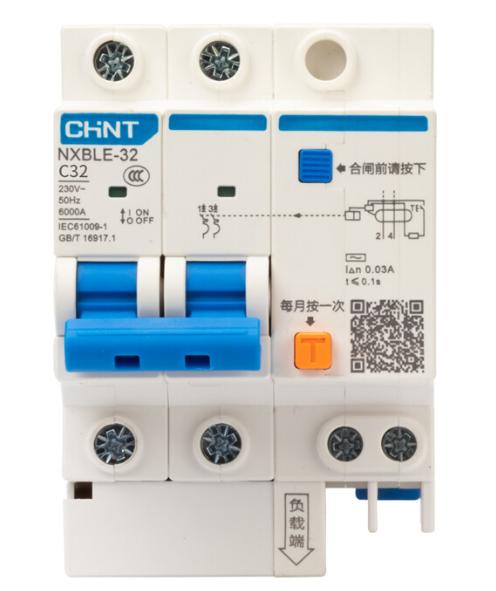

XT-SE-08-01 | XT-SE-08-01 | NXBLE-32 2P C32A | 正泰 |  | |
XT-SE-08-03 | 小型断路器 | NXB-32 1P D10A | 正泰 |  | |

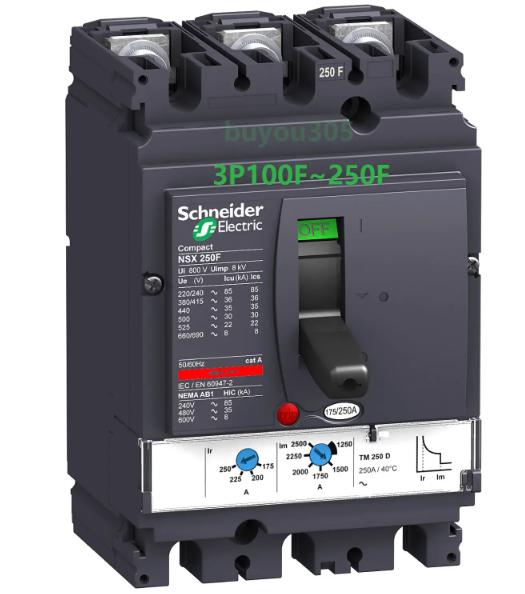

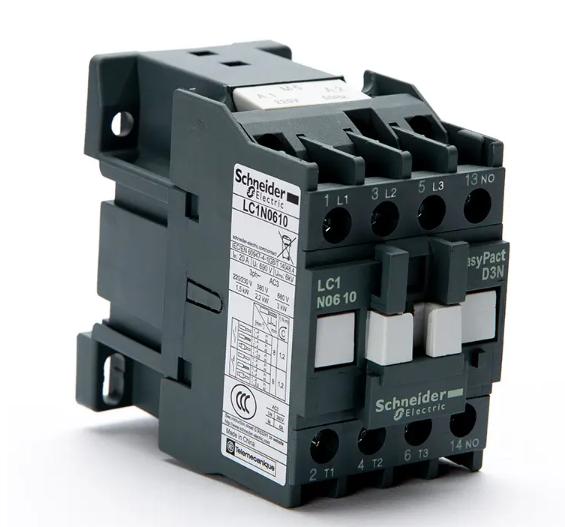

LC1N0610M5N | 交流接触器 | LC1N1210M5N | 施耐德 |  | |
XT-SE-10-01 | 中间继电器线圈 | DRM270024L | 魏德米勒 |  | |

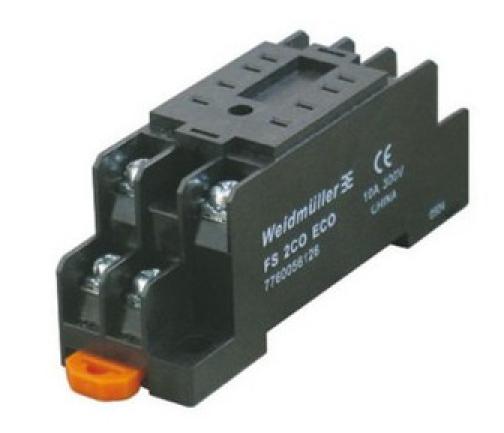

XT-SE-10-02 | 中间继电器底座 | FS 2CO ECO | 魏德米勒 |  | |

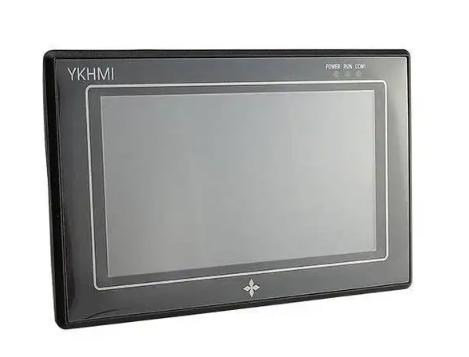

XT-SE-02-01 | 人机界面 | DOP-107BV | 台达 |  | |
XT-SE-02-01-01 | 人机通讯线 | HP-DOP-DVP-33D9FDT8-3M | 台达 |  | |

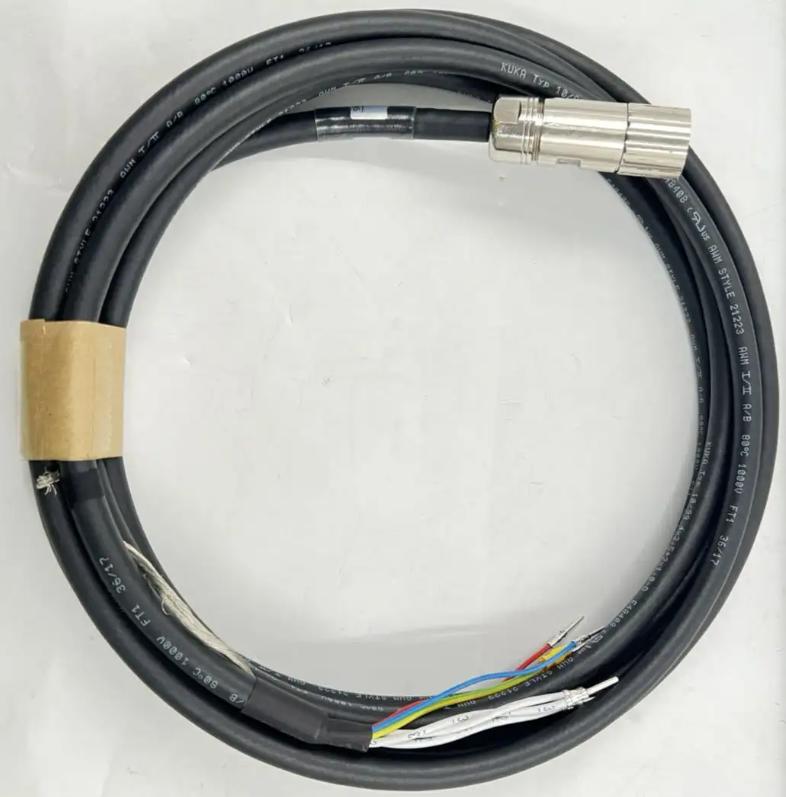

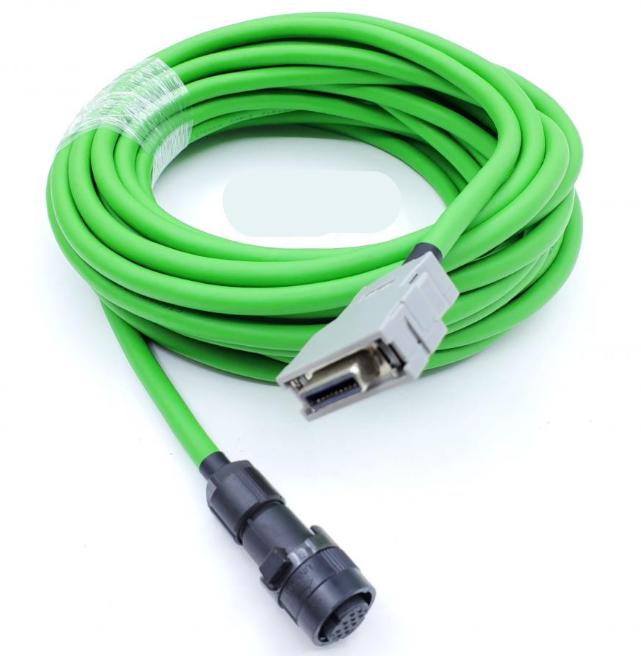

KD-PW-4*0.5-AWP-03BK | 伺服动力线 | KD-PW-4*0.5-AWP-03BK | 四宏 |  | |
KD-ENS-4*0.2-DB9-03BK | 伺服编码器线 | KD-ENS-4*0.2-DB9-03BK | 四宏 |  | |

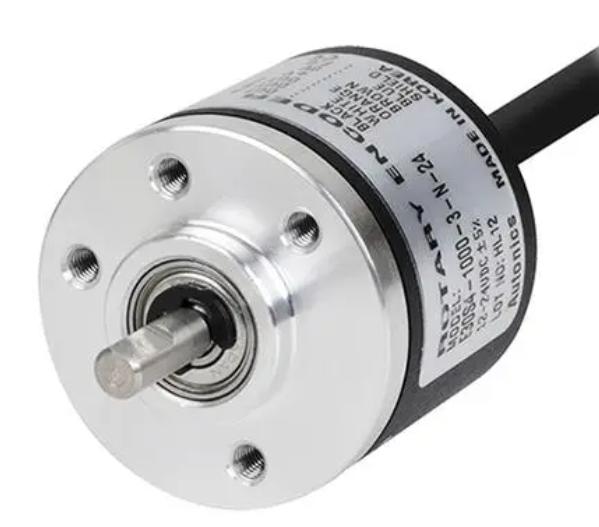

XT-SE-06-01 | 旋转编码器 | DBS36E-S3K01000 | 西克 |  | |

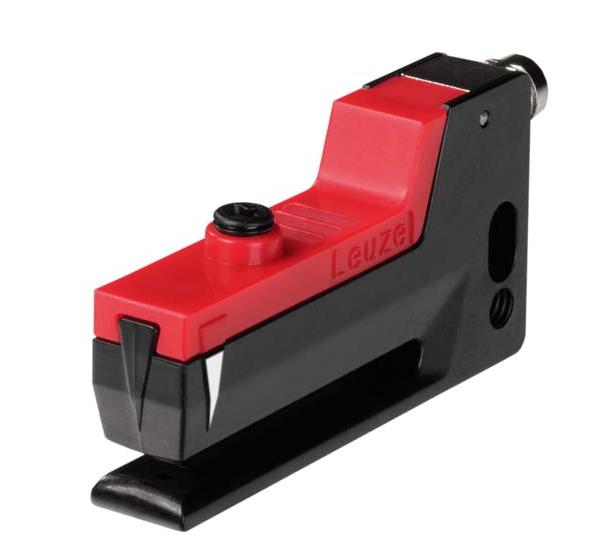

XT-SE-06-02 | 槽型传感器 | GS61/6.2 | 劳意测 |  | |

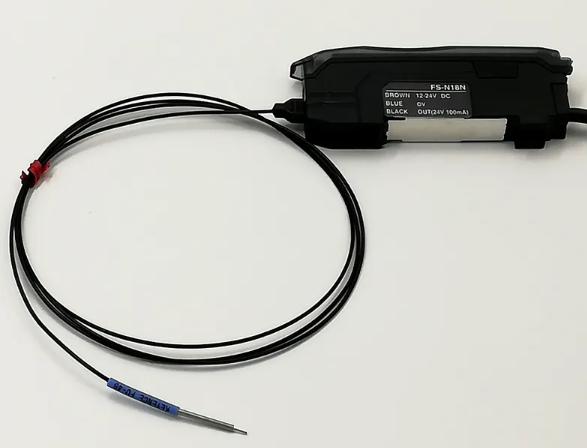

XT-SE-06-03 | 光纤放大器 | FSN18N | 基恩士 |  | |

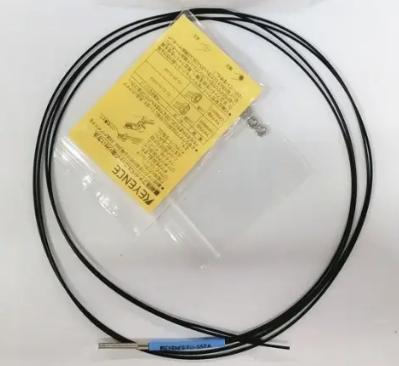

1M | 反射光纤线 | 1M | 基恩士 |  | |

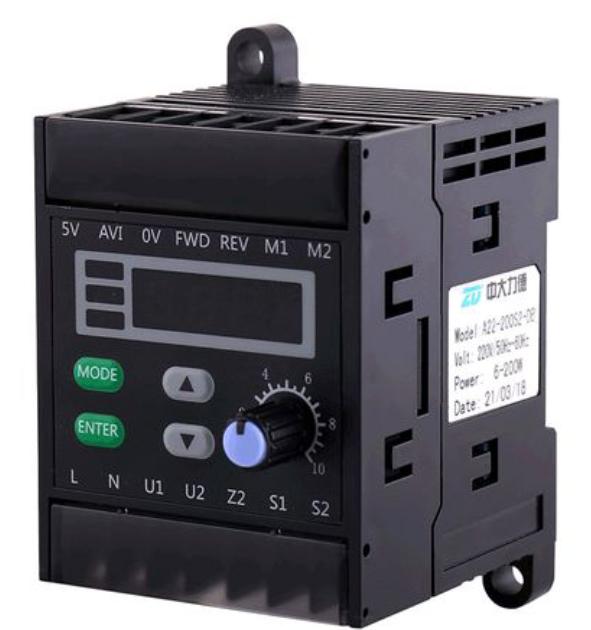

XT-SE-03-07 | 分瓶电机调速器 | US51 US52 60W | 中大 |  | |

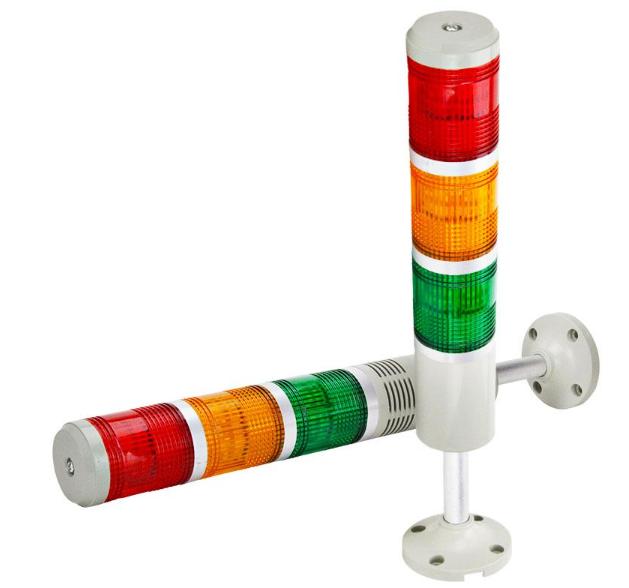

XT-SE-14-01 | 三色灯 | Q3-1A02CT-50 | Q3-1A02CT-50 |  | |

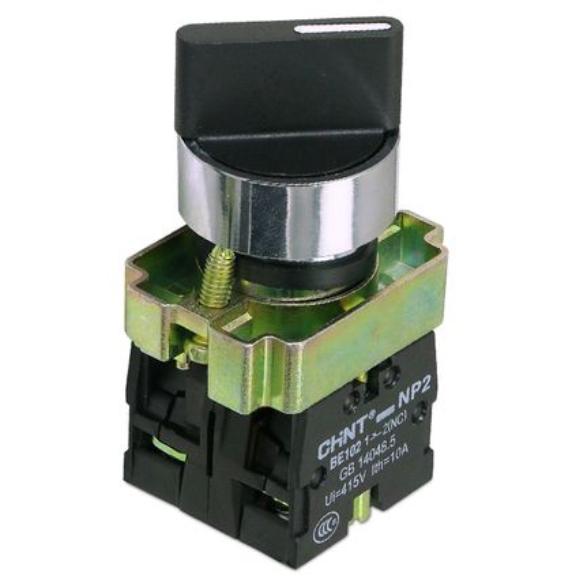

| XT-SE-11-02 | XT-SE-11-02 | NP2-BD25 | 正泰 |  | |

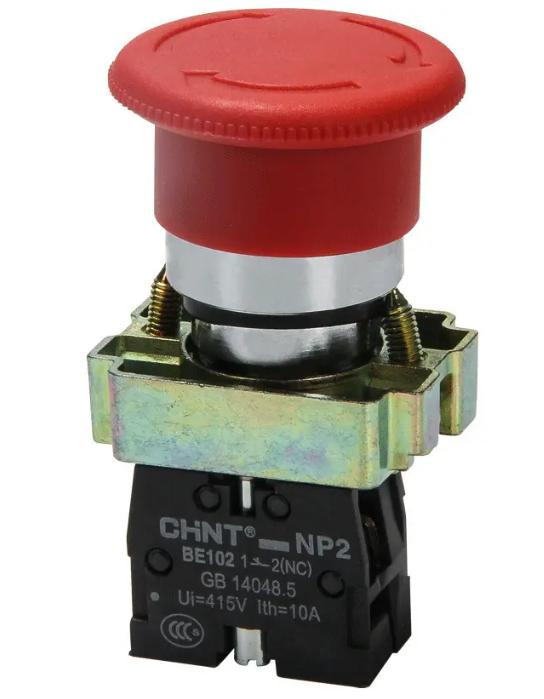

XT-SE-11-03 | 急停按钮 | NP2-BS542(红) | 正泰 |  | |

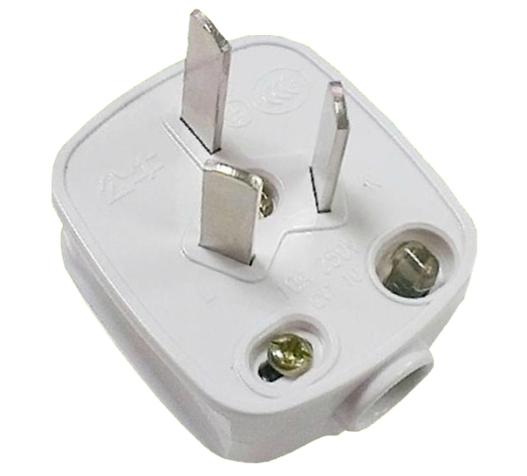

XT-SE-04-01 | 电源插头 | GNT-10 | 公牛 |  | |

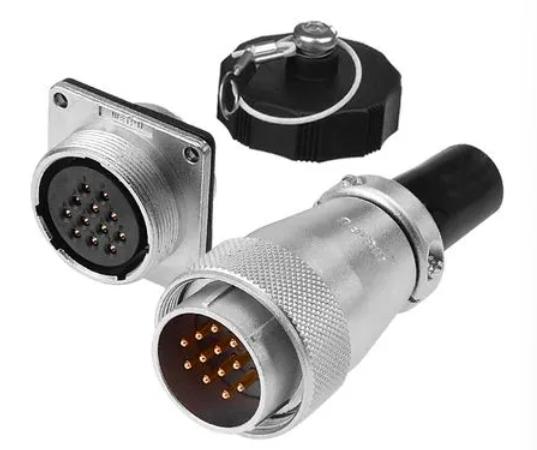

航空插头 | WS28K4Z |  | |||

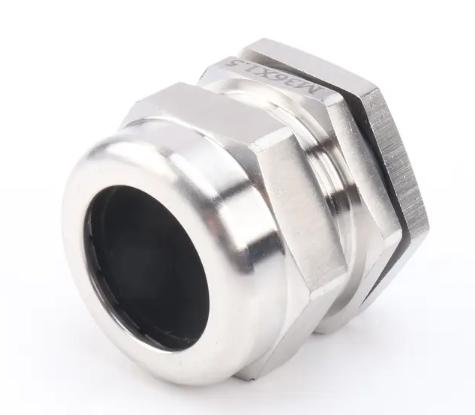

防水接头 | M36 |  | |||
接地排 | 21位 |  |
技术参数
贴标速度 | 40-200件/分(与物料及标签尺寸有关) |
贴标精度 | ±1.0mm(不计物料及标签尺寸) |
物料尺寸 | （L）20-200mm （H）30-184mm |
标签尺寸 | L: 40－200mm W:25－130mm H:40－360mm |
适用标签卷内径 | φ76mm |
适用标签卷外径 | ≤φ350mm |
| 整机尺寸 | （L）2800*（W）1700*（H）1600(mm) |
使用电力 | AC220V 50Hz/60Hz 2.2KW |

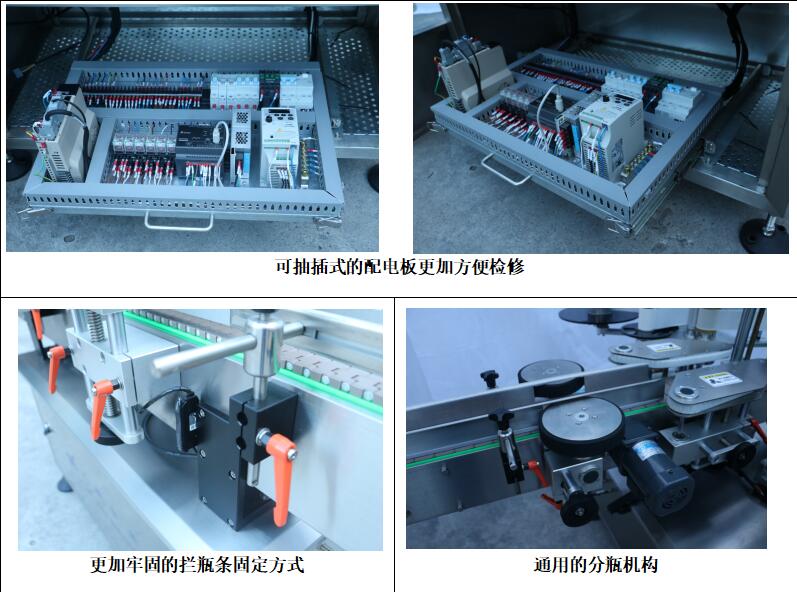

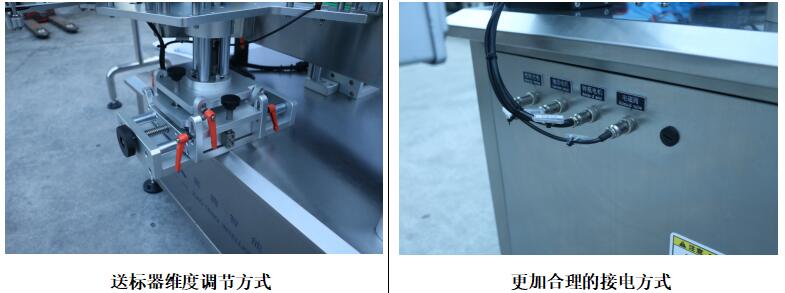

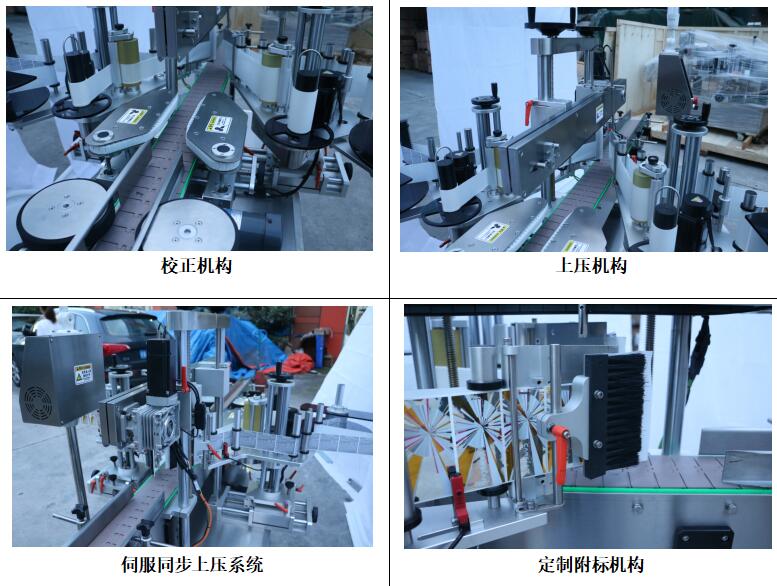

产品细节图
